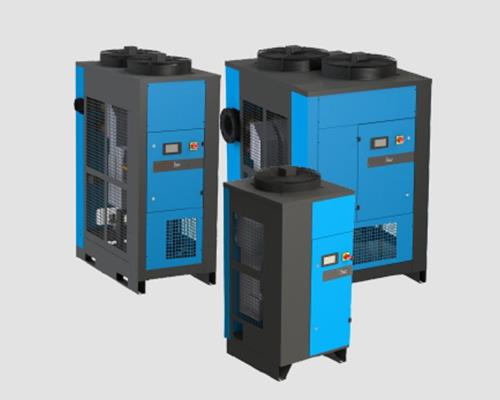

压缩空气冷冻式干燥机的部件及原理

      压缩空气冷冻式干燥机的部件介绍

      1. 超级组合式热交换器

冷冻式干燥机的关键部件是热交换器，ATS独特的铝制换热器单元可以实现多项功能。

      2. 气-气热交换

进入干燥机的热空气与已经冷却的空气在这里进行热交换，一方面对进入干燥机的压缩空气进行预冷，节约能源，另一方面让已经干燥的压缩空气升温，以避免管路结露。

      3. 混合腔

      不同于市面上现有的交换器，特制的单元在气/气交换器的出口有一个混合腔。这段行程非常重要 ， 因为气体温度在气/气交换器出口通道中是不均匀的，混合腔使气体在均匀的温度下低速进入蒸发器通道，以获得最佳的热交换效果。

      4. 蒸发器

      经过气/气热交换器预冷的压缩空气通过混合腔后进入蒸发器，与冷媒进行热交换，使空气被干燥至一定的压力露点下，热量则被冷媒带走。

      5. 除水器

      经过蒸发器后被冷却的气体通过除水器时，冷凝液被析出在一个大的收集腔里。模块式一体成型及内部的流线型设计使除水器的压降很低。

      压缩空气冷冻式干燥机的基本原理：

      压缩空气过程，湿热压缩空气，使蒸发器冷却，温度下降，水蒸气凝结成水滴，水滴被气水分离器从空气中分离出来。 水滴从自动排水管排出。 通过水分离器的空气然后由热交换器加热，湿热空气在入口处加热，然后通过出口排出 . 制冷系统的工艺制冷剂经压缩机压缩后变成高温高压过热蒸汽，经水冷凝器冷却、冷凝和液化后，经热膨胀阀节流后减压和冷却，在蒸发器中蒸发，制冷剂变成低压低温气态，进入压缩机完成制冷循环。
