空压机储气罐

产品详情

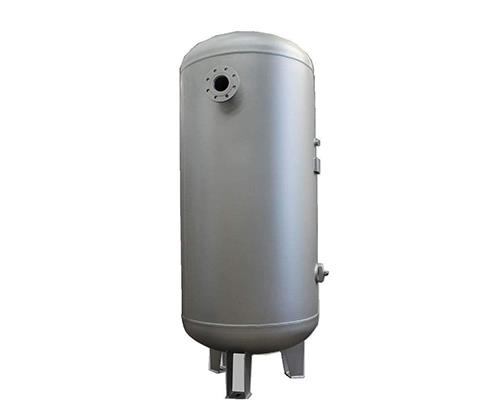

青岛兴昌空气压缩机机械有限公司空压机储气罐产品经国家质监局批准的D1、D2类(一类、二类)压力容器，此类产品有一类碳钢储气罐、二类碳钢储气罐和不锈钢储气罐。空压机储气罐,也被称为压缩空气储存罐,并是一种专门用于存储压缩空气压力容器,通常用于空压机后处理设备,用于辅助空气压缩机配件、稳定函数是用来保存气垫,频繁的卸载和避免空气压缩机去除大部分液态水,和空气压缩机、冷冻式干燥机、过滤器和其他辅助设备使用。

空压机储气罐具有缓冲、冷却、排水、储能等功能。储罐的作用是防止压缩空气系统的压力波动过大。由于压缩空气系统末端的耗气量不可能在任何时候都是稳定的，所以需要使用储气罐来平衡系统的稳定压力，减少空气压缩机的频繁装卸。

空压机储气罐

一类碳钢储气罐【＜1.6MPa】

序号	规格	设计温度 ºC	容器总高H	容器内径ф	进气口			出气口			支座		排污阀	配套空压机
	容积/ 工作压力				H₁	公称直径	螺纹	H₂	公称直径	螺纹	ф1	d		（参考）容量 m³/min
1	0.3/0.8	100	1766	550	667	65	Rp1½″	1367	65	Rp1½″	400	20	R3/4″	2.5~3
2	0.3/1.0		1766		667			1367						2.5~3
3	0.3/1.3		1778		669			1369						2.5~3
4	0.5/0.8	100	2102	600	680	65	Rp1½″	1680	65	Rp1½″	420	20	R3/4″	4~5
5	0.5/1.0		2102		680			1680						4~5
6	0.5/1.3		2102		681			1681						4~5
7	0.6/0.8	100	2136	650	694	65	Rp1½″	1704	65	Rp1½″	470	20	R3/4″	4.8~6
8	0.6/1.0		2138		695			1705						4.8~6
9	0.6/1.3		2138		694			1704						4.8~6
10	1.0/0.8	100	2405	800	800	80	Rp1½″	1920	80	Rp2½″	560	24	R3/4″	8~10
11	1.0/1.0		2407		800			1920						8~10
12	1.0/1.3		2406		800			1920						8~10
13	1.5/0.8	100	2538	950	769	80	Rp1½″	2069	80	Rp2½″	670	24	R3/4″	12~15
14	1.5/1.0		2538		769			2069						12~15
15	1.5/1.3		2538		769			2069						12~15
16	2.0/0.8	100	2842	1000	781	80	Rp1½″	2281	80	Rp2½″	700	24	R1″	16~20
17	2.0/1.0		2846		783			2283						16~20
18	2.0/1.3		2842		781			2281						16~20
19	2.5/0.8	100	2756	1200	883	80		2183	80		840	24	R1″	20~25
20	2.5/1.0		2712		881			2181						20~25
21	2.5/1.3		2716		883			2183						20~25
22	3.0/0.8	100	2806	1300	908	100		2208	100		950	24	R1″	24~30
23	3.0/1.0		2804		907			2207						24~30
24	3.0/1.3		2806		908			2283						24~30
25	4.0/0.8	100	2902	1500	956	150		2206	150		1100	30	R1″	32~40
26	4.0/1.0		2904		957			2207						32~40
27	4.0/1.3		2908		959			2209						32~40
28	5.0/0.8	100	3752	1400	931	150		3131	150		1050	24	R1″	40~50
29	5.0/1.0		3754		932			3132						40~50
30	5.0/1.3		3756		933			3133						40~50
31	6.0/0.8	100	3852	1500	956	150		3156	150		1100	30	R1″	48~60
32	6.0/1.0		3854		957			3157						48~60
33	6.0/1.3		4456	1400	933			3833			1050	24		48~60
34	8.0/0.8	100	4554	1600	982	150		3832	150		1200	30	R1″	64~80
35	8.0/1.0		4556		983			3833						64~80
36	8.0/1.3		4558		984			3835						64~80
37	10/0.8	100	3764	2000	1083	150		2933	150		1500	30	R1″	80
38	10/1.0		3768		1084			2934						80
39	10/1.3		3772		1137			2987						80
40	12.5/0.8	100	4716	2000	1133	150		3833	150		1500	30	R1″	80
41	12.5/1.0		4718		1134			3834						80
42	12.5/1.3		4724		1137			3837						80
43	15/0.8	100	5096	2100	1173	150		4173	150		1550	34	R1″	80
44	15/1.0		5098		1175			4174						80
45	15/1.3		4644	2200	1202			3702			1650			80
46	20/0.8	100	5238	2400	1299	150		4199	150		1800	36	R1″	80
47	20/1.0		5240		1300	200		4199	200					80
48	20/1.3		5238		1300			4199						80
49	25/0.8	100	6138	2400	1299	200		5095	200		1800	36	R1″	80
50	25/1.0		6142		1299			5095						80
51	25/1.3		6260		1380			5100						80
52	30/0.8	100	6829	2500	1315	200		5865	200		1900	36	R1″	80
53	30/1.0		6802		1376			5674						80
54	30/1.3		6908		1320			5879			1875		DN40	80

二类碳钢储气罐[ ＜1.6Mpa]

序号	规格	设计温度 ℃	容器总高 H	容器内径 φ	进气口		出气口		支座		排污阀	配套空压机
序号	容积/ 工作压力	设计温度 ℃	容器总高 H	容器内径 φ	H2	公称直径	H2	公称直径	φ1	d	排污阀	（参考）容量 m3/min
1	0.3/1.6	100	1778	550	669	65	1369	65	400	20	R3/4″	2.5~3
2	0.3/2.5		1770		669	65	1369	65				2.5~3
3	0.3/3.0		1772		670	50	1370	50				2.5~3
4	0.3/4.0		1776		672		1372					2.5~3
5	0.6/1.6	100	2138	650	694	65	1704	65	470	20	R3/4″	4.8~6
6	0.6/2.5		2494	600	697	50	1997	50	420		Rc1″	4.8~6
7	0.6/3.0		2496	600	698	50	1998	50	420		Rc1″	4.8~6
8	0.6/4.0	150	2484	600	637	65	1947	65	420		DN25	4.8~6
9	1.0/1.6	100	2406	800	800	80	1920	80	560	24	R3/4″	8~10
10	1.0/2.5		2420		750		1870				R3/4″	8~10
11	1.0/3.0		2420		807		1927					8~10
12	1.0/4.0		2478		804		1874					8~10
13	1.5/1.6	100	2538	950	769	80	2069	80	670	24	Rc3/4″	12~15
14	1.5/2.5		2650		775		2075					12~15
15	1.5/3.0		2644		769		2069					12~15
16	1.5/4.0		2690		794		1994					12~15
17	2.0/1.6	100	2706	1100	858	80	2158	80	770	24	R1″	16~20
18	2.0/2.5		2774		862		2112		740			16~20
19	2.0/3.0		2828		864		2114		770			16~20
20	2.0/4.0		2782		865	100	2156	100	740			16~20
21	2.5/1.6	100	2756	1200	883	80	2183	80	840	24	Rc1″	20~25
22	2.5/2.5		2848		889		2189				DN25	20~25
23	2.5/3.0		2772		891		2191				Rc1″	20~25
24	2.5/4.0		2776		893		2193				Rc1″	20~25
25	3.0/1.6	100	2810	1300	910	100	2210	100	950	24	Rc1″	24~30
26	3.0/2.5		2898		914		2214				DN25	24~30
27	3.0/3.0		2906		918		2218				DN25	24~30
28	4.0/1.6	100	2974	1500	962	150	2212	150	1100	30	Rc1″	32~40
29	4.0/2.5		2922		966		2216					32~40
30	4.0/3.0		2990		970		2220					32~40
31	5.0/1.6	100	3820	1400	935	150	3085	150	1050	24	R1″	40~50
32	5.0/2.5	100	3862		941		3191				DN25	40~50
33	5.0/3.0	150	3996		951		3201				DN25	40~50
34	6.0/1.6	100	4460	1400	935	150	3835	150	1050	24	Rc1″	48~60
35	6.0/2.5		3864		961		3161					48~60
36	6.0/3.0		3872		963		3163					48~60
37	8.0/1.6	100	4546	1600	987	150	3837	150	1200	30	Rc1″	64~80
38	8.0/2.5		4576		993		3843					64~80
39	8.0/3.0		4580		995		3845					64~80
40	10/1.6	100	3878	2000	1189	150	2989	150	1500	30	Rc1″	80
41	12/1.6	100	4518	2000	1139	150	3689	150	1500	30	Rc1″	80
42	15/1.6	100	4848	2200	1144	150	3834	150	1650	30	Rc1″	80
43	20/1.6	100	5252	2400	1306	150	4206	150	1800	36	Rc1″	80
44	25/1.6	100	6264	2400	1382	200	5102	200	1800	36	Rc1″	80
45	30/1.6	100	6843	2500	1322	200	5872	200	1900	36	Rc1″	80

不锈钢储气罐[ ＜1.6Mpa]

序号	规格	设计温度 ℃	容器总高 H	容器内径 φ	进气口		出气口			支座		排污阀	配套空压机
序号	容积/ 工作压力	设计温度 ℃	容器总高 H	容器内径 φ	H2	公称直径	H2	公称直径	螺纹	φ1	d	排污阀	（参考）容量 m3/min
1	0.3/0.8	100	1766	550	667	65	1367	65	Rp1 1/2″	400	20	R3/4″	2.5~3
2	0.3/1.0		1766		667		1367		Rp1 1/2″				2.5~3
3	0.3/1.3		1768		668		1368						2.5~3
4	0.5/0.8	100	2100	600	680	65	1680	65	Rp1 1/2″	420	20	R3/4″	4~5
5	0.5/1.0		2098		679		1679		Rp1 1/2″				4~5
6	0.5/1.3		2098		679		1679						4~5
7	0.6/0.8	100	2138	650	694	65	1704	65	Rp1 1/2″	470	20	R3/4″	4.8~6
8	0.6/1.0		2134		692		1702		Rp1 1/2″				4.8~6
9	0.6/1.3		2138		694		1704						4.8~6
10	1.0/0.8	100	2274	850	792	80	1792	80	Rp 2″	600	24	R3/4″	8~10
11	1.0/1.0		2276		793		1793		Rp 2″				8~10
12	1.0/1.3		2274		794		1694						8~10
13	1.5/0.8	100	2748	900	754	80	2254	80	Rp1 1/2″	630	24	R3/4″	12~15
14	1.5/1.0		2796		800		2300		Rp1 1/2″				12~15
15	1.5/1.3		2752		756		2256						12~15
16	2.0/0.8	100	2840	1000	780	80	2280	80	Rp1 1/2″	700	24	R1″	16~20
17	2.0/1.0		2842		781		2281		Rp1 1/2″				16~20
18	2.0/1.3		2848		782		2282						16~20
19	2.5/0.8	100	2756	1200	883	80	2183	80		840	24	R1″	20~25
20	2.5/1.0		2712		881		2181						20~25
21	2.5/1.3		2718		883		2183						20~25
22	3.0/0.8	100	2952	1200	831	100	2381	100		840	24	R1″	24~30
23	3.0/1.0		2806	1300	908		2208			950			24~30
24	3.0/1.3		2420	1400	935		1835			1050			24~30
25	4.0/0.8	100	3252	1400	931	150	2631	150		1050	24	R1″	32~40
26	4.0/1.0		3256	1400	933		2633						32~40
27	4.0/1.3		2910		959		2209						32~40
28	5.0/0.8	100	3902	1400	981	150	3231	150		1050	24	R1″	40~50
29	5.0/1.0		3756		930		3130						40~50
30	5.0/1.3		3756		932		3132						40~50
31	6.0/0.8	100	4452	1400	931	150	3831	150		1050	24	R1″	48~60
32	6.0/1.0		4456	1400	933		3833						48~60
33	6.0/1.3		4452		935		3835						48~60
34	8.0/0.8	100	4454	1600	982	150	3832	150		1200	30	R1″	64~80
35	8.0/1.0		3770	1800	1135		2935			1350			64~80
36	8.0/1.3		4560	1800	985		3835			1350			64~80
37	10/0.8	100	4176	1900	1208	150	3328	150		1400	30	R1″	80
38	10/1.0		4090		1110		3230						80
39	10/1.3		4182		1212		3332						80
